一、    設備用途：

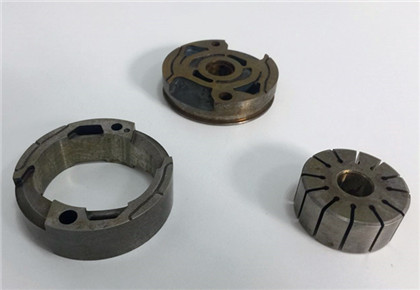

3．1  清洗對象：E564-2系列產品（外徑φ40.5±0.3mm）和E562-3系列產品（外徑φ62±0.3mm）

3．2  清洗前狀態：上述產品前工序為機加工后經超聲波清洗后表面有殘留磨削液，油污和顆粒物。

3.3  清洗能力：連續式輸送，清洗節拍為190mm/min。

3.4 檢測標準： 清潔度 0.2mg/件,金屬最大顆粒不能超過 300μm，最大非金屬顆粒不能超過600μm， 200-600μm顆粒數量少于16顆/11件。 檢測按照10um的濾紙測試,清洗過程中不能產生磕碰痕跡，不能產生劃痕，清洗完畢后，產品不得有水分。

二、    設備描述：

1     清洗機簡述：

1.1    整機與介質接觸部件皆使用不銹鋼、PVC等防銹材料。

1.2    本機在設計上采用連續加超聲波的清洗方式 ，本機針對槽體內清洗介質過濾方式上采用5-50μm精密過濾，防止產生二次污染。

1.3    本系統采用連續通過式清洗。

1.4    清洗機占地面積: 約L5000′W2000′H2200（mm）（圖紙會簽時確定）.

2    項目交貨期：以合同規定為準。

3    項目工藝：

3.1   清洗段輸送速度：190mm/min變頻可調，烘干浸油段190mm/min變頻可調。

3.2   上下料方式：自動。

3.3     清洗工藝：

超聲波清洗è切水è噴淋漂洗è超聲波漂洗è切水 è烘干è浸油+超聲波漂洗è切油
