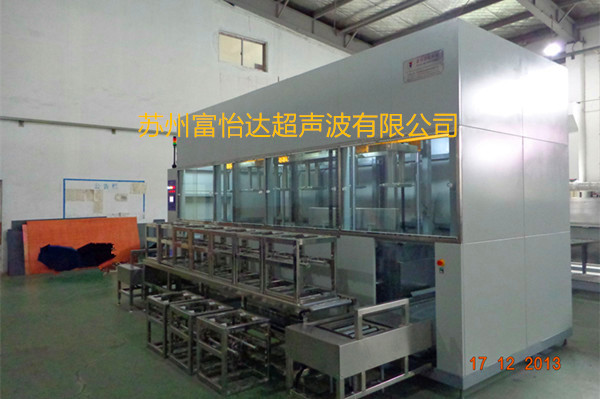

1. 設備型號名稱：FWA-5120TGF全自動全封閉超聲波清洗機
2. 清洗對象：金屬沖壓件
材料: 碳鋼板
3. 清洗工藝:自動進料→超聲波清洗（28Khz）→超聲波清洗（28Khz）→超聲波漂洗(40Khz)→循環熱風烘干→循環熱風烘干→自動出料
設備流向：從左到右，電柜位于設備左側。
4.  清洗能力:節拍：5mins//籃, 12籃/H,單班8小時產量為:96籃。
     清洗籃規格：(L×W×H):  420×500×450(mm)
5. 設備結構組成
5.1 結構組成：
5.1.1 二個添加水溶性清洗劑的超聲波清洗槽（28KHZ）。
5.1.2一個配置40kHZ中頻超聲波的漂洗槽。
5.1.3 兩套用于干燥零件的熱風循環干燥槽。
5.1.4 自動上、下料臺及直線無動力滾道組成的清洗籃回轉系統
5.1.5  該清洗系統的工裝籃PLC全自動起吊及傳送系統
該裝置由龍門多臂機械手通過PLC編程控制橫向氣缸輸送機構和縱向升降電機輸送機構進行工件的清洗及傳送。
5.1.6  一個電氣控制中心
該電氣控制由電氣組件單元及液晶觸摸屏顯示操作界面組成，該界面全面顯示該清洗系統各項技術參數及系統功能。
5.1.7清洗設備由不銹鋼管路、泵、閥、循環過濾、加熱裝置等機體組成。配可視全封閉罩及排風系統，可視移門、報警系統。
