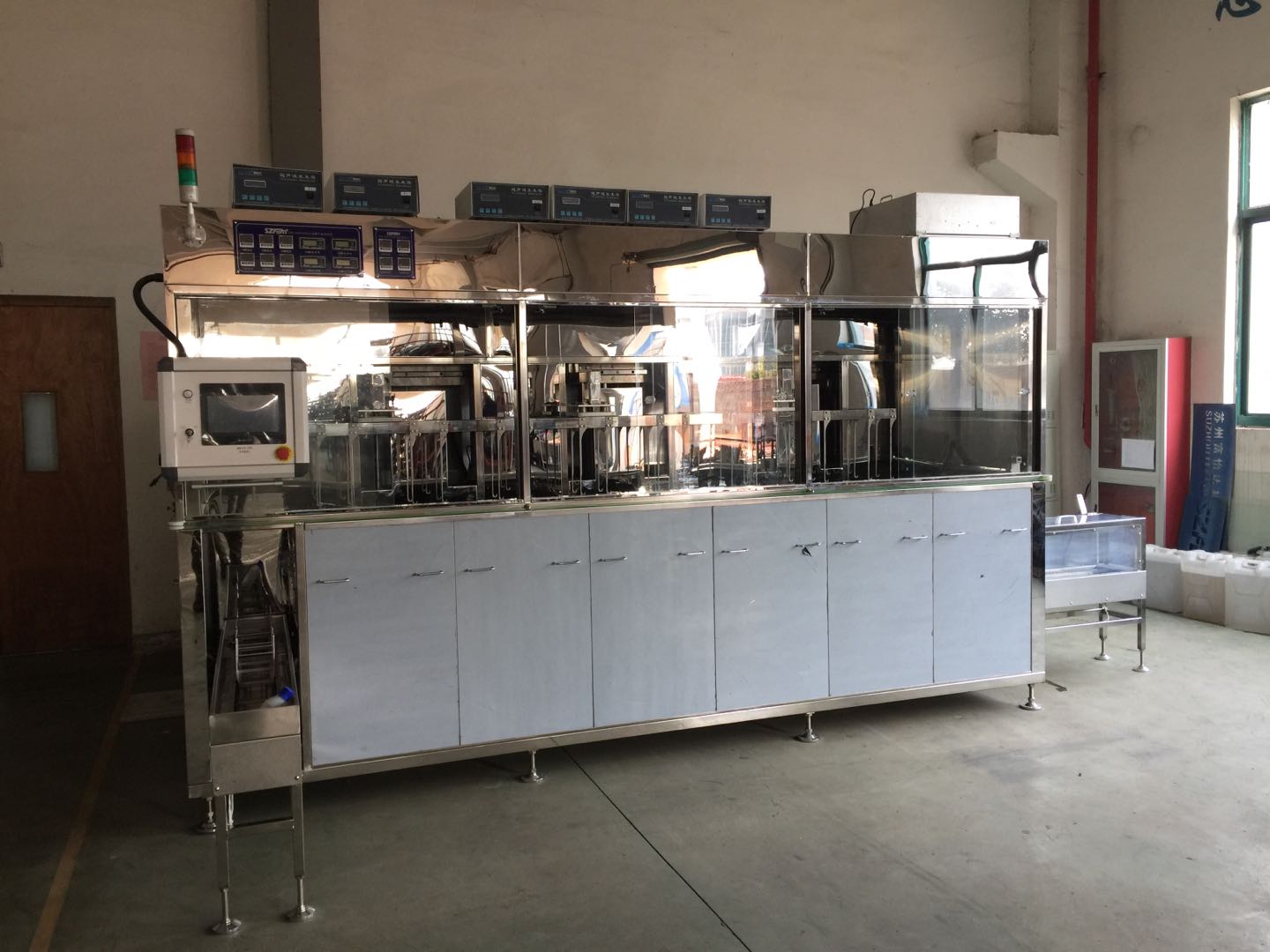

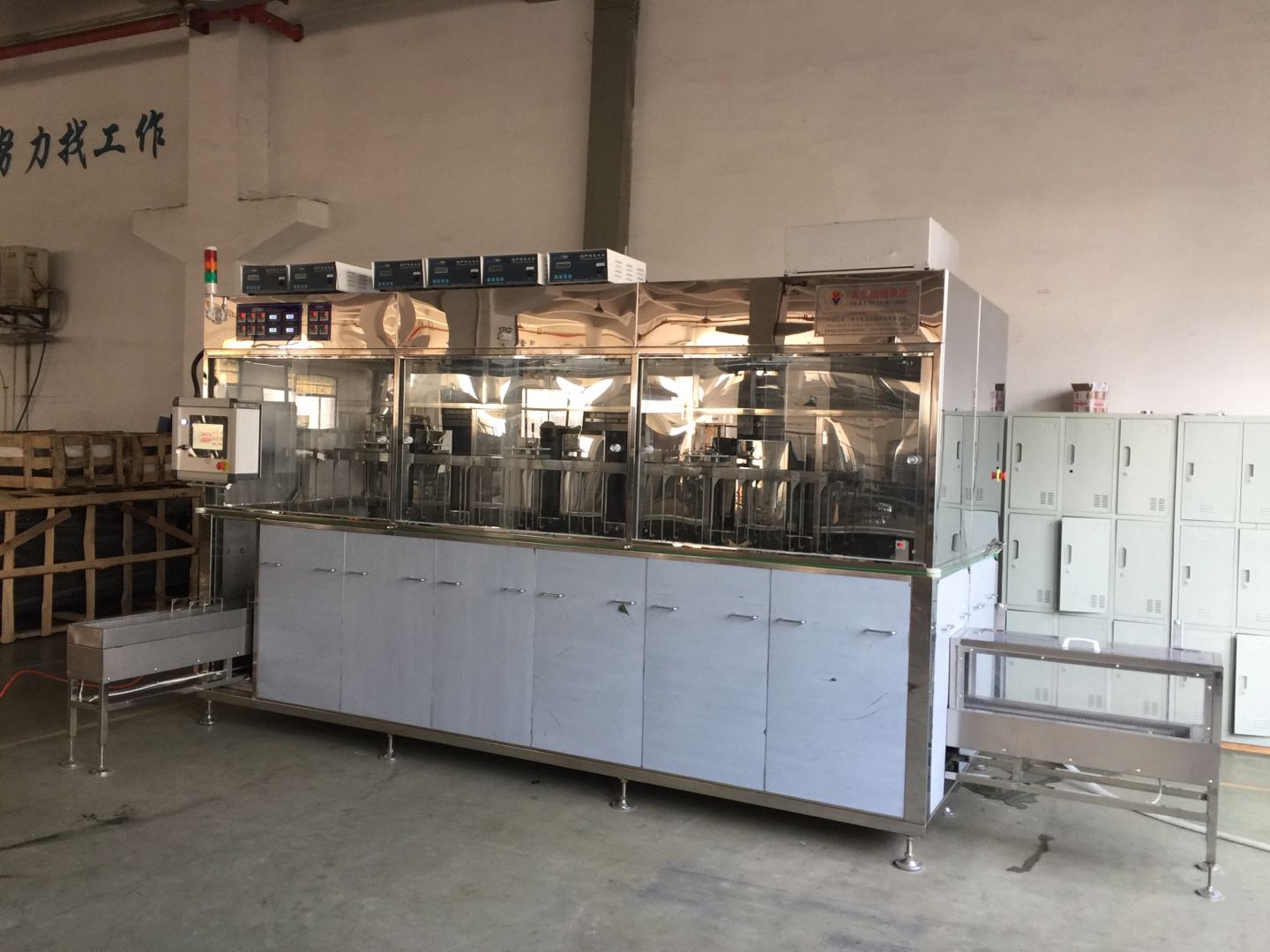

設備型號:FWA-850TEK
清洗對象:集成電路芯片
使用廠家:愛普生精密電子 (蘇州)有限公司
FWA-850TEK型清洗機采用流行環保水基清洗工藝,具有如下優點。
(1) 設計先進、合理,充分考慮了環保和節能的要求;
(2) 獨特的鋸齒狀四周溢流,清洗區液體干凈,無二次污染;
(3) 采用全封閉式結構,運行部件設計充分考慮防止污染;
(4) 超聲波震動板懸空式安裝配合槽底傾斜式設計,槽體清洗清理方便快捷;
(5) 清洗過程中超聲波+拋動輔助,有效提高清洗效率;
(6) 精巧的等工位移載結構能最大限度地減少輔助運行時間,保正工藝參數實施的準確性;
(7) 多臂機械手提升、橫移均采用導軌導柱導向,定位準確、運行五平穩,流暢;
(8) 升降裝置配有防壓機構,壓籃故障自動停機并報警,使用安全無憂;
工作機理:
待清洗工件放入料框內,由人工將料框放上入料口,多臂機械臂按PLC指定的程序?qū)⒘峡虬崴偷较鄳?yīng)工位;完成對工件的清洗、漂洗、漂洗、吸引干燥及真空干燥后、送至卸料臺出料。多臂機械手由氣缸橫向驅動,直線滑軌導向;上下提升由馬達驅動,直線導軸導向;采用觸摸屏操作系統,有手動和自動切換開關及有關操作按鈕,能對整個運行過程實行控制。
清洗工藝流程:
序 |
工藝名稱 |
時間 |
介質 |
過濾 方式 |
超聲功率 |
超聲頻率 |
使用 溫度 |
01 |
超聲清洗 |
5-8 |
堿洗劑 |
循環 |
1200W |
40Khz |
60±5℃ |
02 |
超聲清洗 |
5-8 |
純水 |
自循環 |
1200W |
40Khz |
常溫 |
03 |
超聲清洗 |
5-8 |
純水 |
自循環 |
1200W |
40Khz |
常溫 |
04 |
超聲清洗 |
5-8 |
酸洗劑 |
循環 |
1000W |
80Khz |
60±5℃ |
05 |
超聲清洗 |
5-8 |
純水 |
自循環 |
1000W |
80Khz |
常溫 |
06 |
超聲清洗 |
5-8 |
純水 |
自循環 |
1000W |
120Khz |
80±5℃ |
07 |
吸引干燥 |
5-8 |
熱風 |
循環 |
- |
|
125±5℃ |
08 |
真空干燥 |
5-8 |
真空 |
抽氣 |
- |
- |
80±5℃ |
